在開始查看報價之前，請先了解您需要提供哪些信息，以確保PCB制造流程順利進行。

PCB格柏?cái)?shù)據包

格柏?cái)U(kuò)展（RS274X）是首選。 這應該被設置為您的CAD系統的默認輸出文件類型。 所有其他文件類型必須最終以RS274X作為繪圖作品。 從RS274X開始消除了解釋錯誤。

帶有單獨光圈列表的舊式Gerber文件只有在您擁有的情況下才可以使用。 但是，它們會導致加載延遲。光圈輸入中的錯誤甚至可能導致您的設計被破壞，導致您的整個訂單被廢棄。

ODB ++是可以接受的。 它應該始終以單個壓縮文件提供，通常具有.TGZ擴展名。 DXF文件是可以接受的，但請注意，將它們轉換為Gerber格式進行照片打印的過程可能會出現錯誤。 我們總是在使用前提供檢查地塊以供您審查和批準。 鑒于DXF文件不是生產就緒的，它們需要支付一次性數據準備費用。 它們也不適用于快速周轉訂單 。 除了生產時間外，還需要添加1周的時間進行數據準備。在某些情況下，Epec可以使用以上未列出的其他文件格式。 在下訂單之前，請打電話告訴我們您的產品。 我們將審查，看看我們是否可以使用它。

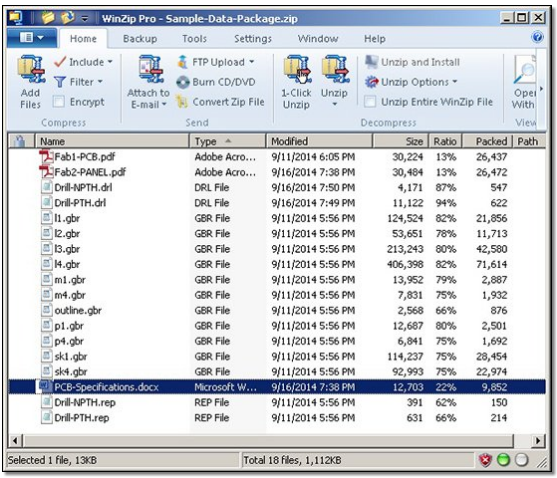

PCB制造數據包示例

必要的文件來制造你的PCB

以下列出了制造印刷電路板時應包含的所有必要文件。

• 所有的銅層

• 所有阻焊層，絲印和粘貼層

• 如果可能的話，準確的輪廓，切口，槽等

• 一個Excellon格式的ASCII鉆孔文件用于每個鉆孔循環（通過，盲孔或埋孔，開槽等）鉆孔文件應包括帶有直徑信息的工具代碼。

• 一個或多個制造圖紙或類似文件

包含在電路板制造說明中的信息

• 具有公差的孔尺寸，以及電鍍狀態信息（PTH / NPTH）

• 電路板外形尺寸，包括公差

• 孔或其他機械特征到邊緣尺寸

• 完成內部和外部層的銅重量

• 帶有公差的PCB厚度和測量標準

• 表面處理偏好

• 焊接面罩要求

• 絲網印刷要求

• 任何附加要求（阻抗控制，特定電介質厚度，通孔堵塞等）

• 技術聯系信息

• 對于以組件形式交付的印刷電路板，描述或繪制所需布局。

深圳市銘華航電SMT貼片加工：可接受的PCB制造圖紙文件格式

• RS274X Gerber（.gbr，.pho等）

• Adobe Acrobat（.pdf）

• AutoCAD（.dwg或.dxf）

• HPGL（.hpg，.plt）

• 圖形文件（.jpg，.gif，.tif等）

• ODB ++（.tgz）

• 自述文件（.doc，.txt，.rpt）
